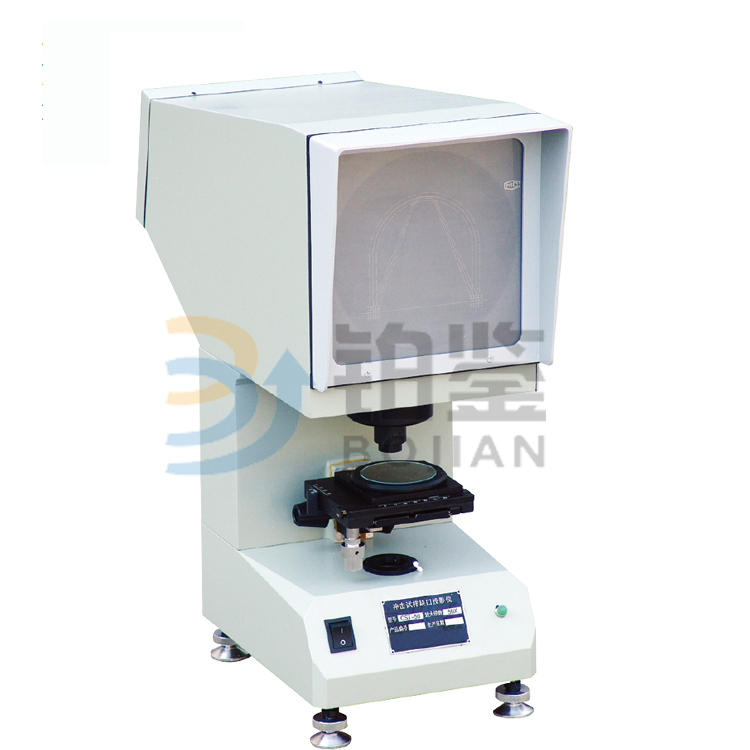

沖擊試樣缺口夏比投影儀是濟南鉑鑒測試技術有限公司根據目前國內廣大用戶的實際需求和GB/T229-2007《金屬材料夏比擺錘沖擊試驗方法》中對沖擊試樣缺口的要求而設計、開發的一種專用于檢查夏比V型和U型沖擊試樣缺口加工質量的專用光學儀器。
GB/T 229-2007 金屬材料夏比擺錘沖擊試驗方法
GB/T 18658-2018 擺錘式沖擊試驗機檢驗用夏比V型缺口標準試樣
沖擊試樣缺口夏比投影儀是利用光學投影方法將被測的沖擊試樣V或U型缺口輪廓放大投射到投影屏上，與投影屏上沖擊試樣V和U型缺口標準樣板圖比對，以確定被檢測的沖擊試樣缺口加工是否合格，其優點是操作簡便，檢查對比直觀，效率高。
投影屏直徑 | 180mm |
方工作臺尺寸 | 110×125mm |
方工作臺直徑 | 90mm |
工作臺玻璃直徑 | 70mm |
工作臺行程 | 縱向：±10mm 橫向：±10mm 升降：±12mm |
工作臺轉動范圍 | 0～360° |
儀器放大倍率 | 50X |
物鏡放大倍率 | 2.5X |
投影物鏡放大倍率 | 20x |
光源（鹵鎢燈） | 12V/100W |
電源 | 220V/50Hz |
外形尺寸 | 515×224×603mm |
重量 | 20kg |
