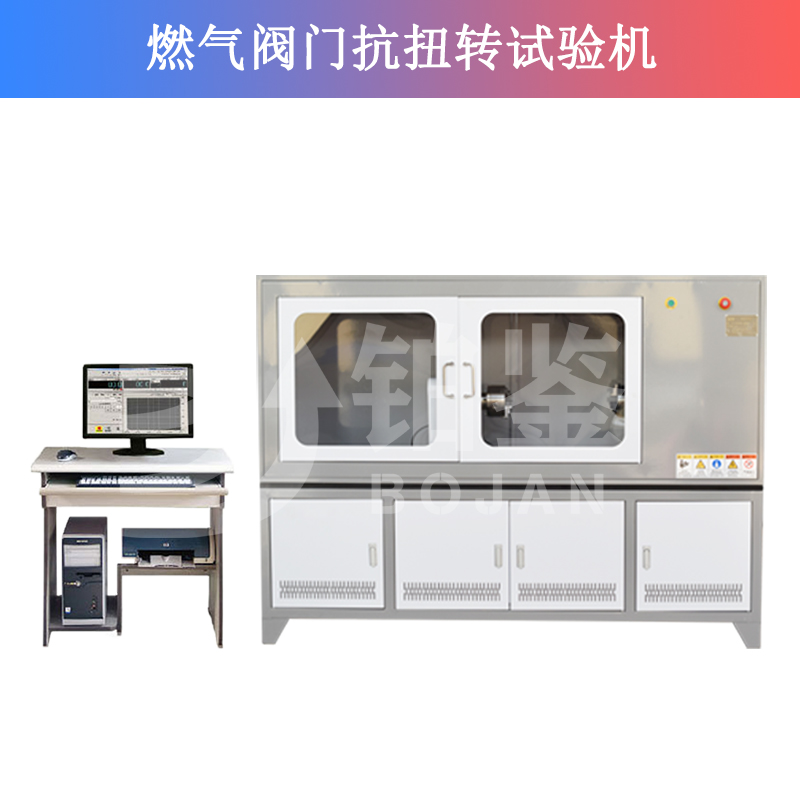

燃?xì)庥瞄y門抗扭轉試驗機主要用于建筑用手動燃?xì)忾y門抗扭力學性能試驗，另外還可進行材料及制成品在室溫下扭轉力學性能的檢測，也可用于材料及制成品的扭轉破壞等性能試驗。被測試試樣安裝在可調整空間的夾具之間，可適應不同的被測試試樣扭轉力學性能的試驗。試驗機采用計算機控制操作，軟件同步顯示被測試試件的扭矩-時間、扭角-時間、扭矩-扭角、扭矩-轉角等曲線；實時顯示角度、扭矩、扭矩峰值等參數；試驗結果可存儲、打印等。

GB/T 10128 《金屬材料室溫扭轉試驗方法》

JJG 269《扭轉試驗機檢定規程》

CJT180-2014《建筑用手動燃?xì)忾y門》7.7.2中抗扭力性能試驗

1、機械結構

該機型為臥式結構，底座選用加厚鋼板，滑動結構為直線導軌，手控盒操作，方便快速裝夾試樣。動力方面采用精密型伺服電機，配合擺線式減速機，扭矩輸出穩定，同時具有響應快、控制精度高等特點。

2、控制系統

本機的控制單元是我公司自主研發的微操作系統，采用美國進口Atmel微處理器作為主控芯片，模數轉換芯片為國際知名IC廠商ADI生產的AD芯片，加上我公司成熟的控制方式，使整機的穩定性和精度處于行業領先水平。

3、功能特點

實時顯示扭矩、峰值、扭角；

具有峰值保持：試驗扭矩從0逐漸增加，系統默認新的一次實驗開始，自動記錄此次試驗的峰值；

控制方式簡單，既適合實驗室精確測量，也適合生產線批量檢測；

具有傳感器過載保護：為保護傳感器以及機械部件的安全，當傳感器所受扭矩達到設定的扭矩上限時機器自動停機。

可將扭矩、扭角、剛度等數據進行打印；

1、扭矩量程：                                 500N*m

2、扭矩測量范圍：        2%-100%Fs（10Nm-500Nm）；

3、扭矩分辨率：        0.01N*m

4、試驗扭矩分辨率        1/±300000

5、扭矩示值相對誤差：     ≤±0.5% （正轉和反轉兩個方向）

6、扭矩重復性相對誤差：    ≤0.5%（正轉和反轉兩個方向）

7、轉角測量范圍        0-10000°

8、轉角示值相對誤差：     ≤±1% （正轉和反轉兩個方向）

9、轉角最小分辨率：      0.01°

10、試驗轉速：          0.1-720°/min

11、扭轉速度示值相對誤差：  ≤±1% （正轉和反轉兩個方向）

12、扭轉速度示值重復性誤差： ≤1.0%

13、加力盤、扭矩盤間距離：  0～500mm（可根據您的要求定制）

14、兩夾頭的同軸度：     ≤Φ0.2mm

15、電源：            AC 220V±10％，50Hz；

16、試樣夾持方式：       三爪卡盤

17、試驗級別:          0.5級

18、閥門測試規格：  DN8、DN10、DN15、DN20、DN25、DN32、DN40、DN50
